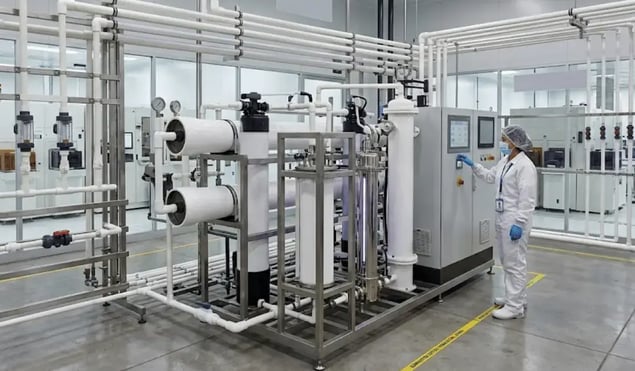

Tubería PVDF-UHP para agua ultrapura: la solución para semiconductores

En la fabricación de semiconductores, incluso una partícula microscópica en el agua de proceso puede arruinar un circuito completo. A medida que la industria avanza, la tolerancia a la contaminación se reduce prácticamente a cero — y eso convierte a la tubería que transporta el agua ultrapura en un componente tan crítico como el propio equipo de manufactura.

Para este nivel de exigencia, el Sistema PURAD de AGRU, fabricado en PVDF-UHP (Ultra High Purity), se ha consolidado como la solución de referencia a nivel mundial, con más de 25 años de trayectoria comprobada en la industria de semiconductores.

El problema real: qué pasa cuando el agua ultrapura se contamina

Para dimensionar por qué el material de la tubería es tan crítico, hay que entender qué tan exigente es el estándar de agua ultrapura (UPW) que exige la fabricación de semiconductores.

Cualquier desviación de estos parámetros, por mínima que parezca, se traduce en problemas concretos y costosos:

• Contaminación por metales e iones: trazas de metales como cobre pueden alterar las propiedades eléctricas de la oblea y dañar las estructuras microscópicas del circuito. Las tuberías metálicas o los plásticos con aditivos metálicos son una fuente común de este tipo de contaminación por lixiviación.


• Contaminación por carbono orgánico (TOC): en procesos de fotolitografía avanzada, incluso trazas de compuestos orgánicos pueden interferir con las reacciones químicas necesarias para formar los patrones del circuito, generando defectos y depósitos no deseados sobre la oblea.


• Formación de biofilm: superficies internas rugosas o con microporos —comunes en materiales de menor calidad— favorecen la colonización bacteriana, que luego se libera hacia el agua de proceso.


• Pérdida de rendimiento (yield loss): una sola oblea de alta gama puede tener un valor superior a 10,000 USD, y basta un defecto microscópico para desechar el lote completo. En nodos de fabricación avanzados, controlar la contaminación del agua ultrapura puede mejorar el rendimiento de producción entre un 3% y un 7%.

Es justamente frente a este panorama que el PVDF-UHP se diseñó: no como una mejora incremental de pureza, sino como una respuesta directa a cada una de estas fuentes de contaminación —sin aditivos que lixivien iones u orgánicos, con un acabado interno sin microporos que no favorece el biofilm, y con un historial de más de 25 años evitando este tipo de pérdidas en líneas de producción de alto valor.

¿Qué hace diferente al PVDF-UHP frente al PVDF convencional?

El PVDF-UHP no es simplemente PVDF de mejor calidad: es un grado de resina fabricado y procesado bajo condiciones específicas para eliminar cualquier fuente de contaminación:

• Sin aditivos: a diferencia de muchos plásticos técnicos, el PVDF-UHP no contiene estabilizantes UV, plastificantes, lubricantes ni retardantes de flama — cualquiera de estos aditivos podría lixiviarse hacia el agua ultrapura y contaminar el proceso.


• Resina homogénea certificada: todos los componentes del sistema (tubería, conexiones, válvulas) se fabrican con la misma base de resina PVDF tipo suspensión, Tipo II según la norma ASTM D3222, garantizando comportamiento uniforme en todo el sistema.


• Fabricación en cuarto limpio: los componentes PURAD se producen bajo condiciones de sala blanca ISO Clase 5, el mismo estándar de limpieza que exigen las líneas de fabricación de semiconductores.


• Lixiviación mínima: el comportamiento de lixiviado es especialmente bajo a temperaturas de operación inferiores a 50°C, comportamiento crítico en circuitos de recirculación de agua ultrapura.


• Acabado superficial de altísima calidad: baja rugosidad interna y ausencia de microporos, lo que reduce significativamente el riesgo de formación de biofilm dentro de la tubería.

Cumplimiento normativo y estándares del sistema PURAD

La adopción de PVDF-UHP en semiconductores no es una preferencia de diseño: responde a un marco de normas específicas de la industria de alta pureza:

• SEMI F57: estándar específico de la industria de semiconductores para la aprobación de materiales y componentes de sistemas de agua ultrapura.
• ASTM D5127: guía de referencia para los requisitos de calidad del agua ultrapura utilizada en electrónica y semiconductores.
• ASTM D3222: especificación del grado de resina PVDF tipo suspensión utilizada en todos los componentes del sistema.
• USP Clase VI y FDA: aprobaciones que extienden la aplicación del sistema a la industria farmacéutica y alimentaria, además de semiconductores.
• FM 4910 y DIBt: certificaciones adicionales de comportamiento ante fuego y aprobación técnica de construcción, relevantes para la instalación en salas limpias.



¿Solo aplica a semiconductores?

Aunque el semiconductor es la aplicación que más exige del Sistema PURAD, no es la única industria que se beneficia de esta tecnología. El mismo principio de pureza aplica en:

• Industria farmacéutica y biotecnología: distribución de agua purificada (PW) y agua para inyectables (WFI), donde la biocompatibilidad y resistencia térmica del PVDF-UHP son igual de críticas.


• Industria de alimentos y bebidas: incluyendo plantas lácteas, donde la ausencia de lixiviación protege la inocuidad del producto final.


• Generación de energía: sistemas de agua ultrapura y pura en plantas de generación, así como en proyectos de producción de hidrógeno mediante electrólisis, donde el agua debe purificarse antes de convertirse en H₂.

Para procesos de pureza intermedia (retornos de agua ultrapura o medios de menor exigencia que el circuito principal), AGRU también ofrece las variantes PP-Pure y Polypure dentro de la misma familia PURAD, como alternativas más económicas sin sacrificar los estándares de limpieza de fabricación.

Si tu proceso requiere PVDF para aplicaciones químicas agresivas en lugar de agua ultrapura, te recomendamos revisar nuestro artículo sobre →por qué la tubería PVDF es ideal para procesos químicos.

Conclusión

En la fabricación de semiconductores, la pureza del agua no es un requisito de calidad más: es la diferencia entre un lote de chips funcional y uno desechado.

El sistema PURAD PVDF-UHP de AGRU responde a esa exigencia desde el diseño del material hasta la tecnología de soldadura, respaldado por más de 25 años de uso comprobado y por estándares específicos de la industria como SEMI F57 y ASTM D5127.

En LDM, como Distribuidores autorizados de sistemas de conducción AGRU, te acompañamos para especificar el sistema correcto según los requisitos de pureza de tu proyecto.
